Art. Nr. 14680
Art. Nr. 14680

Mehrzweckhülse

Mehrzweckhülse

Vorteile

  • Vielseitig einsetzbare Hülse.
  • Technisch hochwertiges Glasfasermaterial / PP.
  • Korrosionsbeständig.
  • Länge 200 mm.
  • Höhenjustierbar für Decken 15 cm, 18 cm und 20 cm.

Made in Austria

Bestandteile

elea Mehrzweckhülse
Art. Nr. 14680
elea Mehrzweckhülse
elea Verschlusskappe für Mehrzweckhülse
Art. Nr. 14695
elea Verschlusskappe für Mehrzweckhülse
Montageeisen für Mehrzweckhülse
Art. Nr. 14700
elea Montageeisen für Mehrzweckhülse

Sicherheitsinformationen

  • Vor Belastung ist die Betondruckfestigkeit zu prüfen (min. 10N/mm2).
  • Mindestbetonqualität C 25/30.
  • Für Anwendung 1. und 3. ist unbedingt darauf zu achten, dass die Mehrzweckhülse an allen 4 Punkten in die Schalung genagelt wird (mind. 3,1 x 80mm) und dass das Montageeisen korrekt montiert ist!
  • Es ist darauf zu achten, dass die elea Geländersteher bzw. die elea Multifixklemmen mindestens 15cm in die Mehrzweckhülse hineinragen.
  • Es sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.

    Ergänzende Produkte

elea logo badge
Aluminium nägel
Art. Nr. 11215
Aluminium Nägel 3.1 x 75 mm
elea logo badge
Geländersteher 130 2G
Art. Nr. 23111
Geländersteher 130 2G
elea logo badge
Geländersteher 150 2G
Art. Nr. 23116
Geländersteher 150 2G
elea logo badge
Multifixklemme mit Brustwehr ED verstärkt
Art. Nr. 14530
Multifixklemme mit Brustwehr ED verstärkt
elea logo badge
Multifixklemme mit Brustwehr ED verstärkt
Art. Nr. 14525
Multifixklemme mit Brustwehr verstärkt erw.
elea logo badge
Multifixklemme ohne Brustwehr ED verstärkt
Art. Nr. 14506
Multifixklemme ohne Brustwehr ED verstärkt
elea logo badge
Multifixwinkel 4-30
Art. Nr. 14610
Multifixwinkel 4-30
elea logo badge
Multifixwinkel 4-40
Art. Nr. 14655
Multifixwinkel 4-40
elea logo badge
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
Art. Nr. 24110
PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
Art. Nr. 24108
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
elea logo badge
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
Art. Nr. 24106
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
ANWENDUNGEN

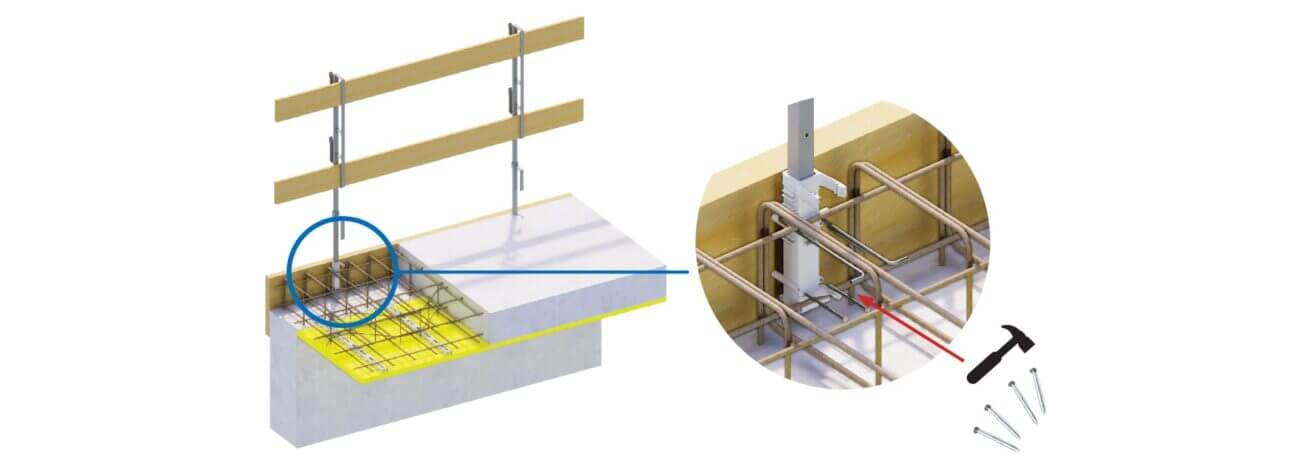

Zum Aufnageln mit Montageeisen. Alle 4 Nagellaschen verwenden. Auf korrekt montiertes Montageeisen achten!

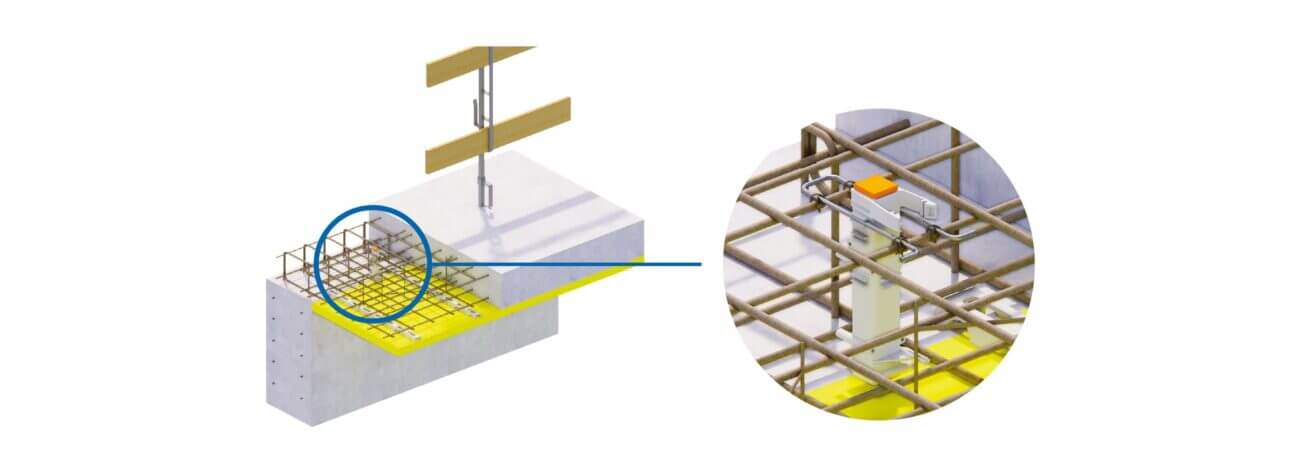

Mit Montageeisen und Verschlusskappe als Aufnahme für Seitenschutzgeländer für Zonenabschrankungen. Höheneinstellung des Montageeisens für Decken 15cm, 18cm und 20cm.

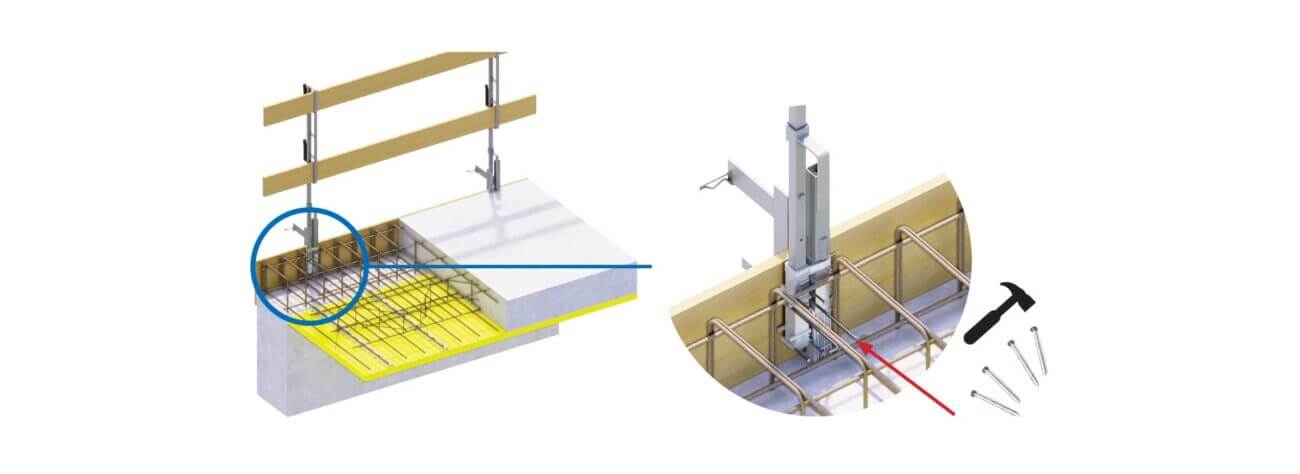

Zum seitlichen Aufclipsen an den Mutlifixwinkel für getrennte Rostschalung und Seitenschutzgeländer mit Montageeisen. Auf korrekt montiertes Montageeisen achten!

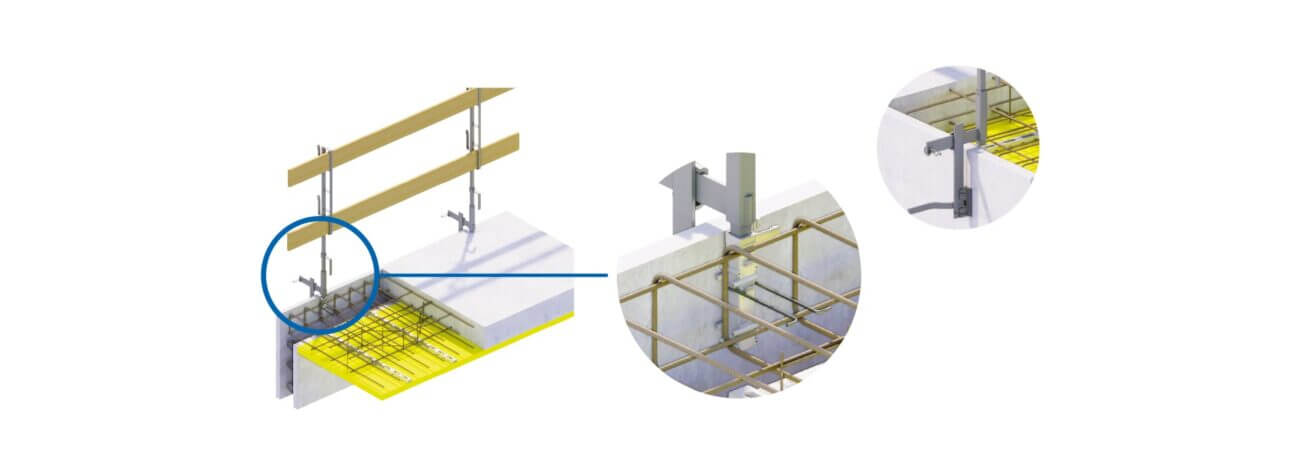

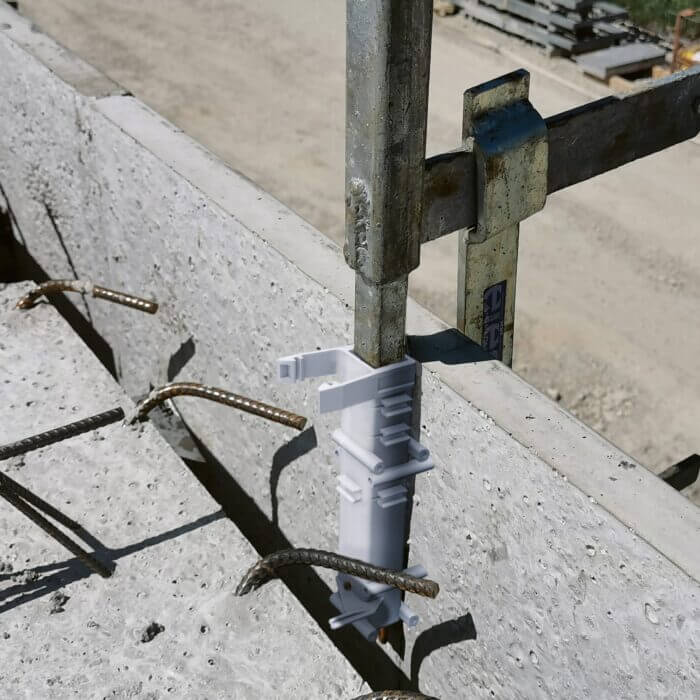

Zum einfachen Mitklemmen mit der elea Multifixklemme ED (mit Brustwehr oder Geländersteher 130-2G)  für Seitenschutzgeländer an Hohlwänden.
