Art. Nr. 14610

Art. Nr. 14610

Multifixwinkel 4-30

Multifixwinkel 4-30

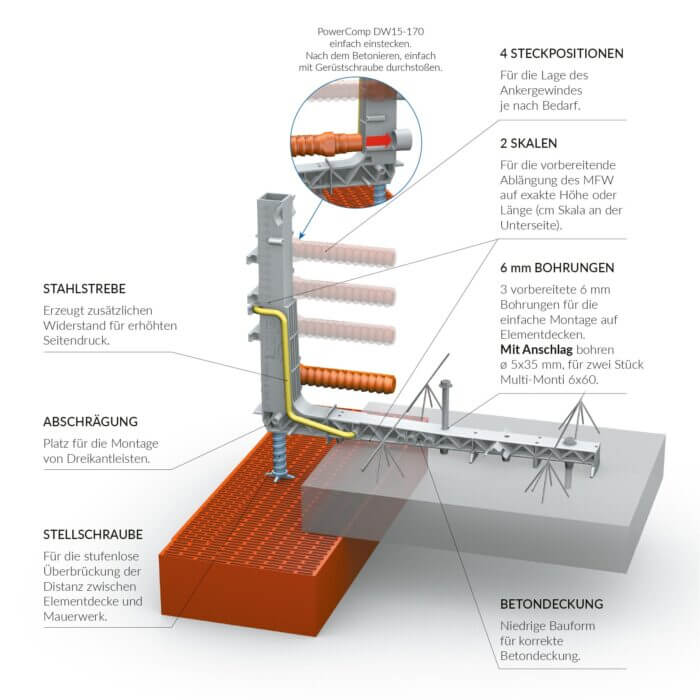

Vorteile

Einzigartig. DAS Hilfsmittel für viele, viele Anforderungen.
4 Aufnahmen für elea Ankerhülsen PowerComp DW15-170 für Schutz- und Arbeitsgerüste.
Stellschraube für die Überbrückung der Distanz zwischen Elementdecke und Mauerwerk.
Stahlbügel für zusätzlichen Seitendruck und Sicherheit.
3 Bohrungen für einfache Montage auf Elementdecke.
Bis zu 30 cm Deckenstärke.
Aluminium Nägel verhindern Rost in der Decke.

Bestandteile

Art. Nr. 43110

elea Ankerhülse POWERCOMP DW15-170

Art. Nr. 47395

elea Betonschraube Multi-Monti 6×60 Sechskant SW10 (VPE 100)

Art. Nr. 11210

elea Aluminium Nägel 3.1 x 65 mm

Sicherheitsinformationen

Vor Belastung ist die Betondruckfestigkeit zu prüfen (min. 10N/mm2).
Mindestbetonqualität C 25/30.
Aufbau- und Verwendungsanleitung gemäß Multifixsystem.
Produktblatt und Anwendungshinweise der elea Ankerhülse PowerComp DW15-170 beachten (min. Betondruckfestigkeit gemäß "Prüfungen").
Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 15 cm zu verwenden und in die gesamte Gewindelänge der elea Ankerhülsen einzuschrauben.
Betondeckung der elea Ankerhülse PowerComp DW15-170 min. 10 cm.
Lage der elea Ankerhülse PowerComp DW15-170 innerhalb der Standardbewehrung (Randverbügelung 8mm, Abstand max. 20cm; Längsbewehrung 2x8mm, Obere und untere Lage AQ55 bzw. 8mm Abstand max. 15cm).
Es dürfen nur dafür geprüfte Vorrichtungen in den elea Ankerhülsen befestigt werden.
Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.

Ergänzende Produkte

Art. Nr. 13105

Adapter für Schutzgerüste

Art. Nr. 23111

Geländersteher 130 2G

Art. Nr. 23116

Geländersteher 150 2G

Art. Nr. 12120

Gerüstschraube 152/3/25

Art. Nr. 14530

Multifixklemme mit Brustwehr ED verstärkt

Art. Nr. 14525

Multifixklemme mit Brustwehr verstärkt erw.

Art. Nr. 14506

Multifixklemme ohne Brustwehr ED verstärkt

Art. Nr. 12138

Pilzkopfanker DW15-165

Art. Nr. 24110

PROTECT NET Seitenschutzgitter 1,6 x 1,2 m

Art. Nr. 24108

PROTECT NET Seitenschutzgitter 2,1 x 1,2 m

Art. Nr. 24106

PROTECT NET Seitenschutzgitter 2,6 x 1,2 m

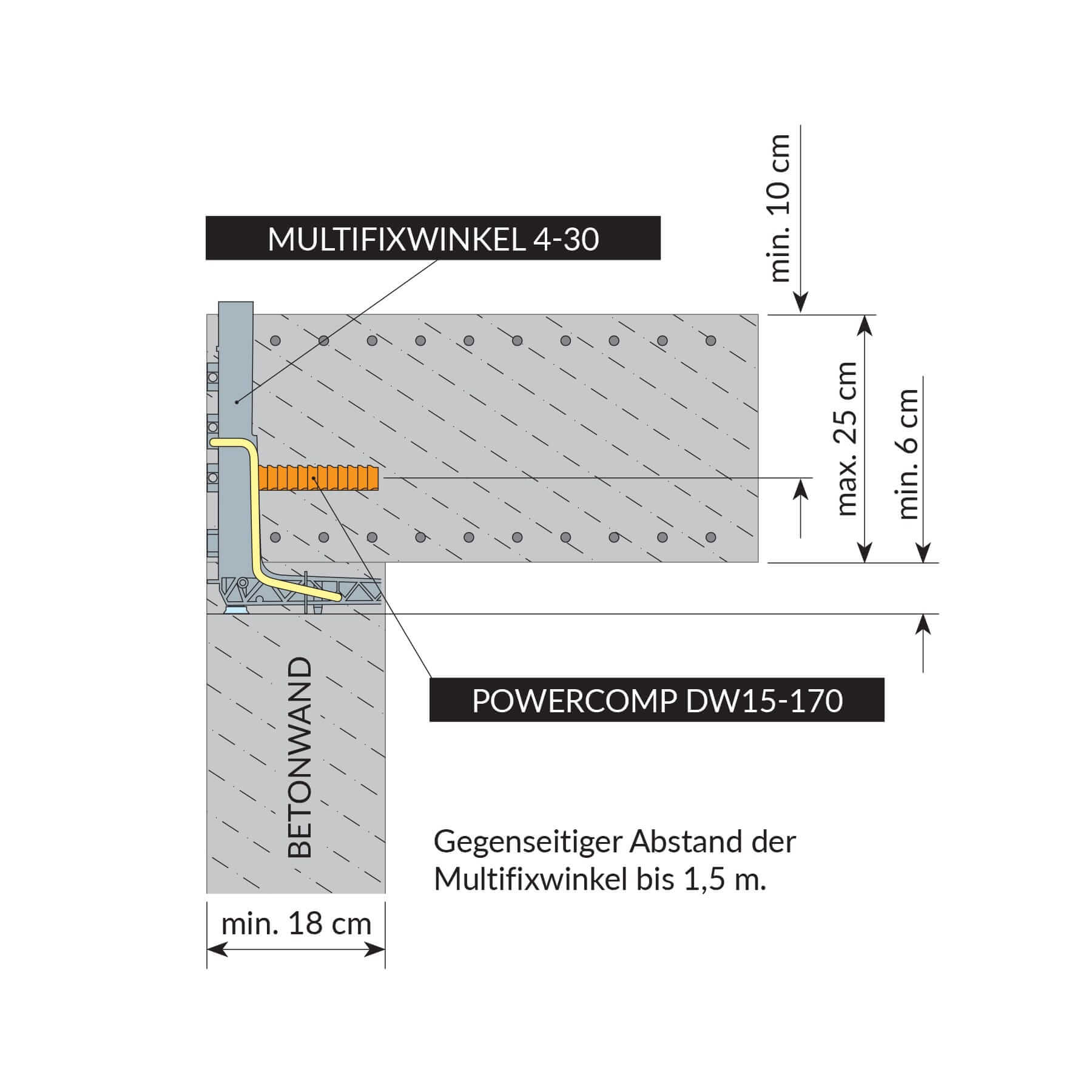

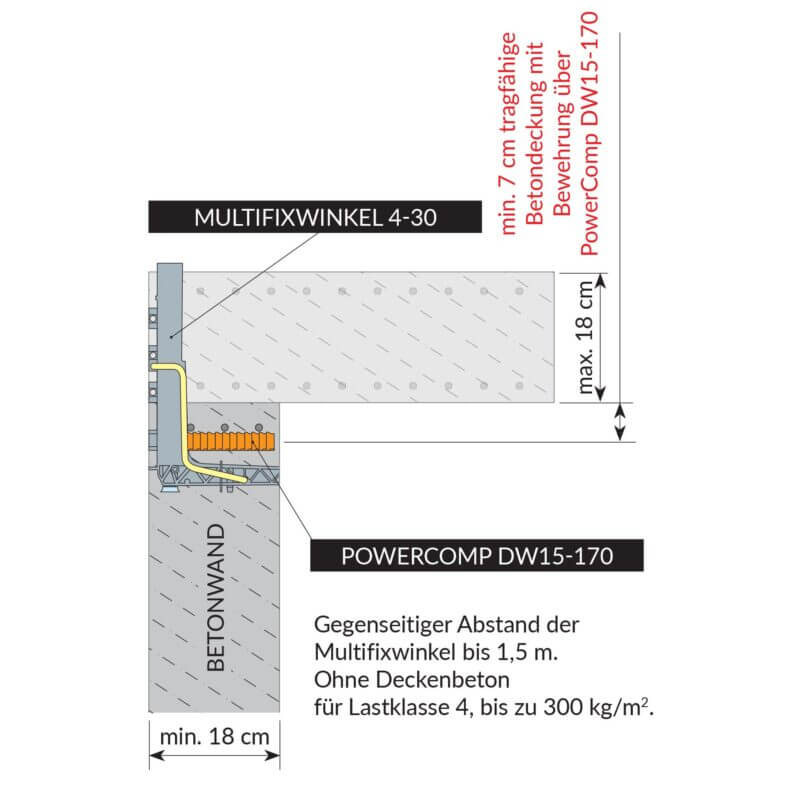

Anwendung in der Ortbetonwand

Absturzsicherung ohne Betondecke: JA

Anwendung in der Ortbetonwand

Absturzsicherung ohne Betondecke: JA

Ortbetondecke mit Wand und Deckenschalung

Absturzsicherung ohne Betondecke: JA

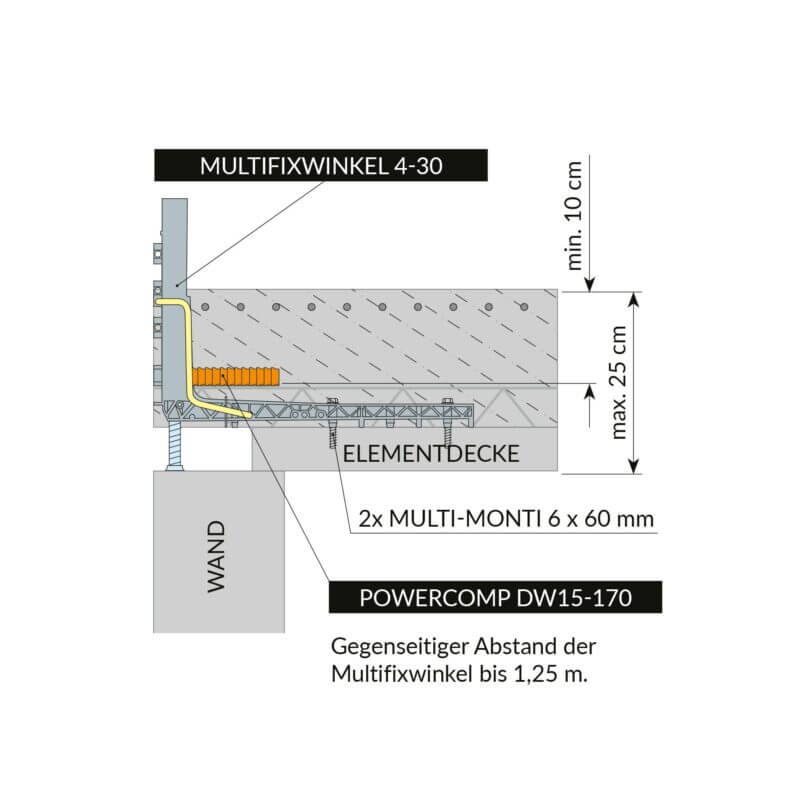

Ortbetondecke mit Wand und Elementdecke

Absturzsicherung ohne Betondecke: NEIN

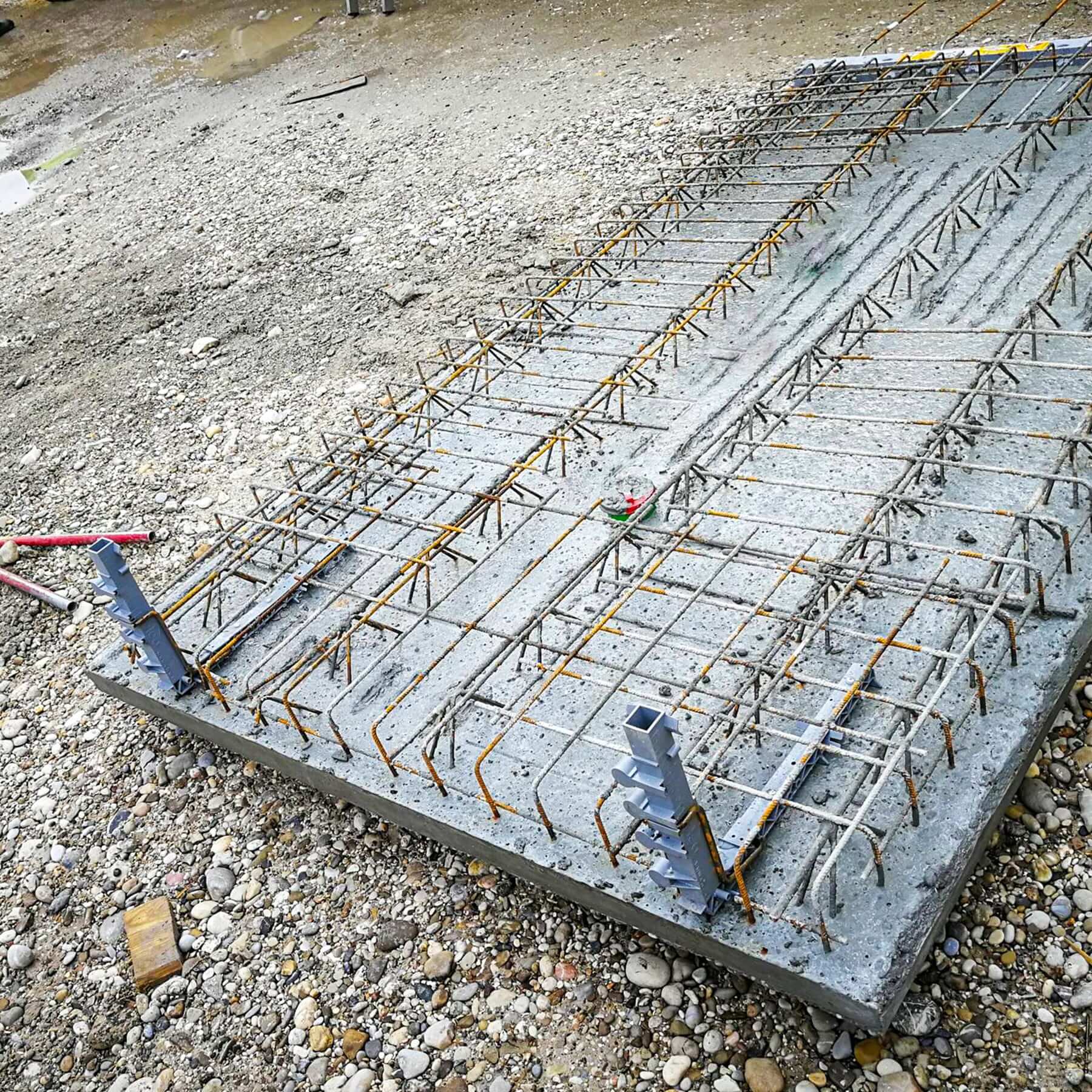

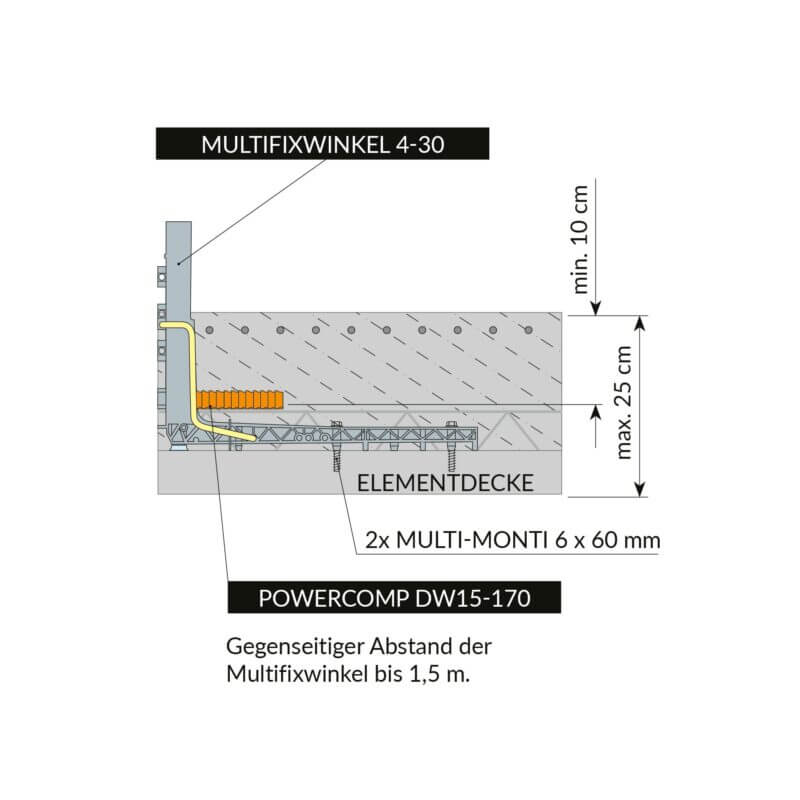

Ortbetondecke mit Elementdecke

Absturzsicherung ohne Betondecke: JA

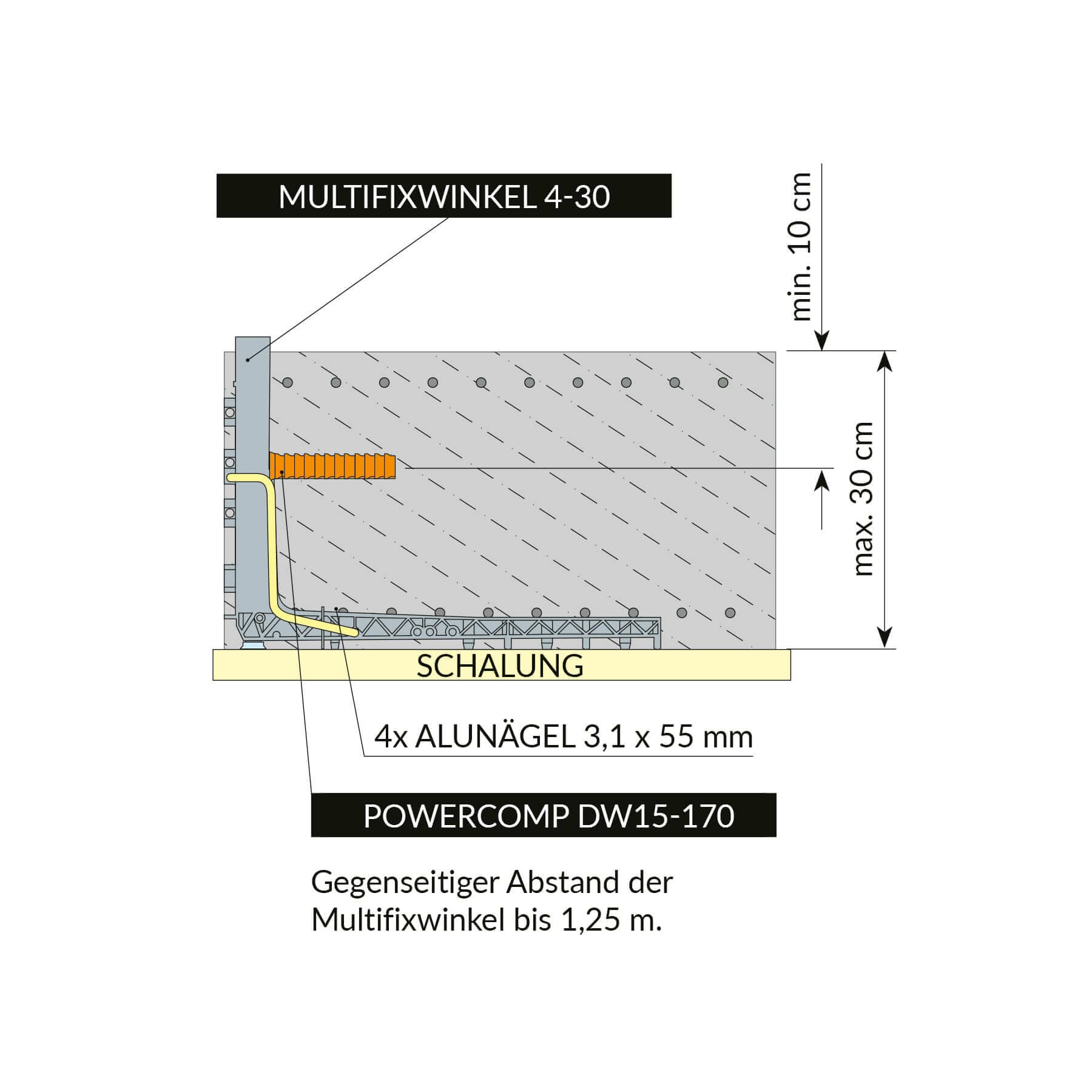

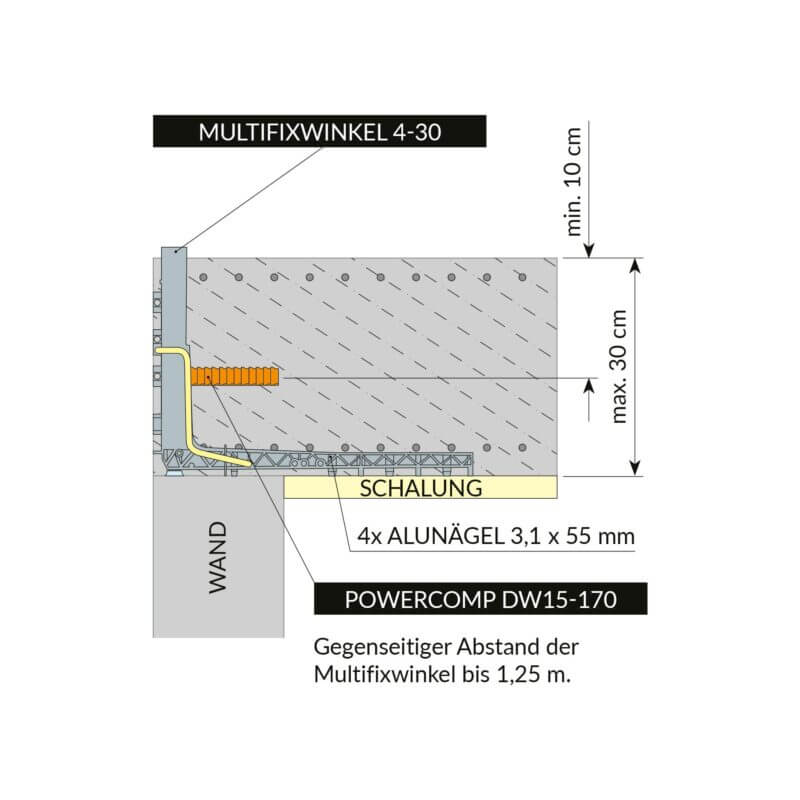

Ortbetondecke auf Deckenschalung

Absturzsicherung ohne Betondecke: JA

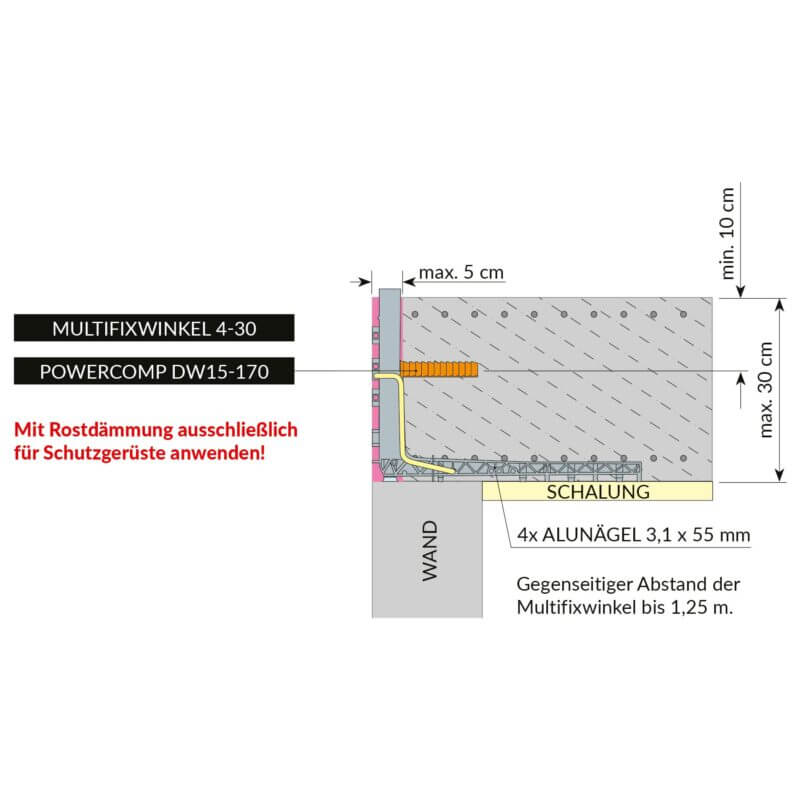

Ortbetondecke mit Deckenrostdämmung und Elementdecke

Absturzsicherung ohne Betondecke: JA

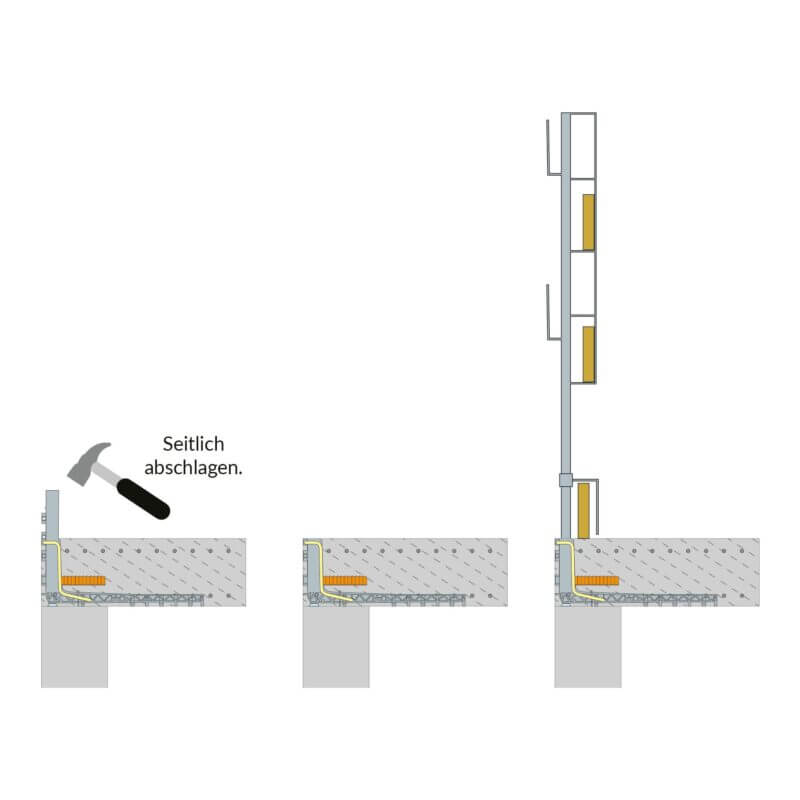

Anwendung der Absturzsicherung ohne montierter Rostschalung

Stecktiefe des elea Geländerstehers im einbetonierten Multifixwinkel min. 15cm
