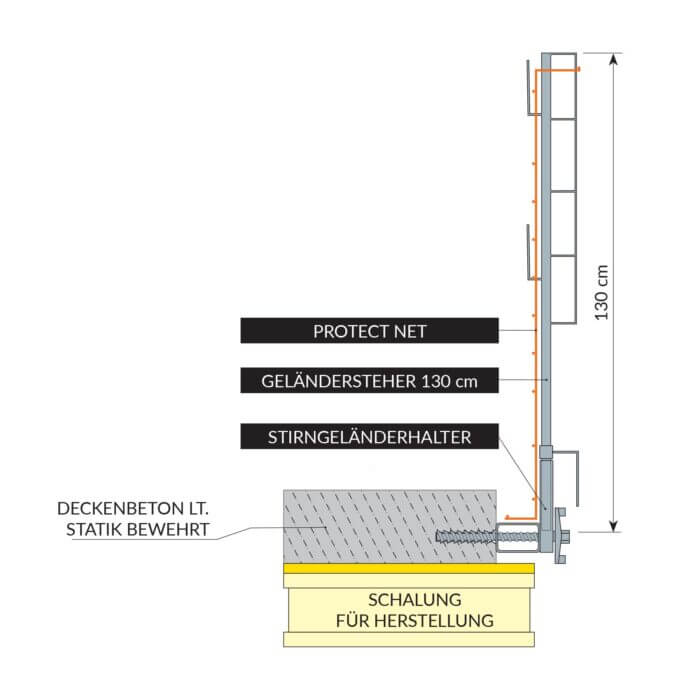

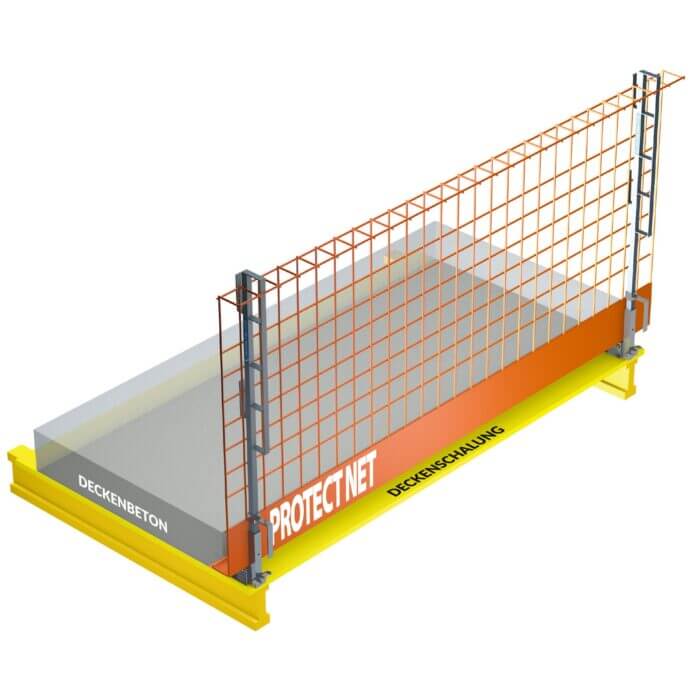

Protect Net Seitenschutzgittersystem für Balkone

Protect Net Seitenschutzgittersystem für Balkone

Vorteile

  • Schnelle Montage.
  • Wiederverwendbar.
  • Sicherer als Holzbretter.
  • Gleicher Montageraster wie gängige Schutz- und Arbeitsgerüste (250 cm, 200 cm, 150 cm).
  • UV-beständige Pulverbeschichtung in der Signalfarbe orange-rot.
  • Bleibt ohne Entfernung bis zur endgültigen Geländermontage, zB durch den Schlosser.
  • Ohne Aufpreis auch in Firmenfarben mit Firmenlogo Ihrer Firma erhältlich.
  • elea Geländersteher auch für überlappende Holzbretter bis zu 150x30mm geeignet.

Bestandteile

PROTECT NET Seitenschutzgitter 1,6 x 1,2 m
Art. Nr. 24110
elea PROTECT NET Seitenschutzgitter 1,6 x 1,2 m

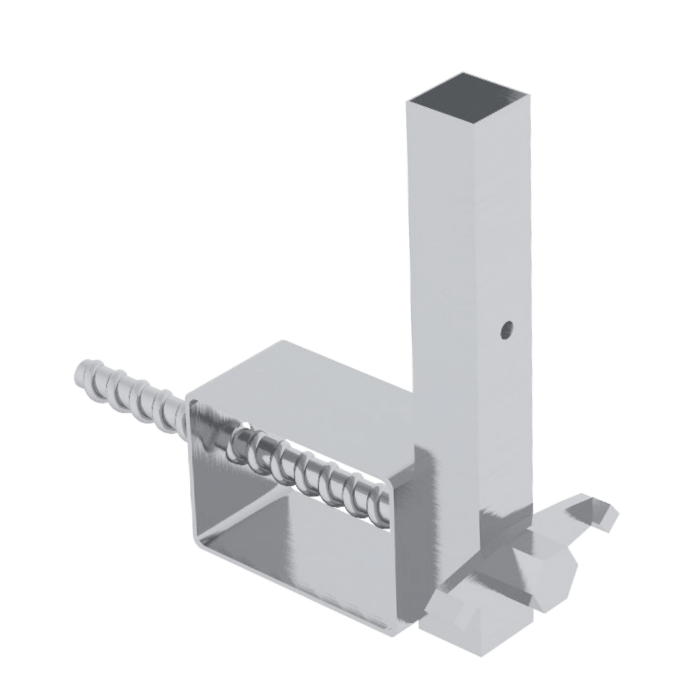

Stirngeländerhalter
Art. Nr. 22120
elea Stirngeländerhalter 12 cm
Gewindestab DW15-330 verz
Art. Nr. 12160
elea Gewindestab DW15-330 verz
Flanschmutter DW15 DM70
Art. Nr. 12150
elea Flanschmutter DW15 DM70
PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
Art. Nr. 24106
elea PROTECT NET Seitenschutzgitter 2,6 x 1,2 m
Geländersteher 130 2G
Art. Nr. 23111
elea Geländersteher 130 2G
PROTECT NET Seitenschutzgitter 2,1 x 1,2 m
Art. Nr. 24108
elea PROTECT NET Seitenschutzgitter 2,1 x 1,2 m

Sicherheitsinformationen

  • Vor Belastung ist die Betondruckfestigkeit zu prüfen (siehe „Prüfungen“).
  • Mindestbetonqualität C 25/30.
  • Betondeckung mindestens 10 cm.
  • Lage innerhalb der Standardbewehrung (Randverbügelung 8mm, Abstand max. 20cm; Längsbewehrung 2x8mm, Obere und untere Lage AQ55 bzw. 8mm Abstand max. 15cm).
  • Maximaler Abstand der Aufnahmepunkte bei Verwendung von elea Protect Net Seitenschutzgitter 2,5 m.
  • Maximaler Abstand der Aufnahmepunkte bei Verwendung von normgerechten Holzbretter 1,8 m.
  • Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 15 cm zu verwenden und in die gesamte Gewindelänge der elea Ankerhülsen einzuschrauben.
  • Es dürfen nur dafür geprüfte Vorrichtungen in den elea Ankerhülsen befestigt werden.
  • Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
  • Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
  • Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.

    Ergänzende Produkte

elea logo badge
elea Comp DW15 90 (VPE 200)
Art. Nr. 43120
Ankerhülse COMP DW 15-90
elea logo badge
Ankerhülse Comp DW15-170
Art. Nr. 43111
Ankerhülse Comp DW15-170
elea logo badge
Geländersteher 150 2G
Art. Nr. 23116
Geländersteher 150 2G
elea logo badge
elea Magnetkonus
Art. Nr. 43145
Magnetkonus
elea logo badge
Nagelkonus
Art. Nr. 43405
Nagelkonus
elea logo badge
Stirngeländerhalter
Art. Nr. 22119
Stirngeländerhalter 6 cm
elea logo badge
elea Verschlusskonus betongrau
Art. Nr. 43410
Verschlusskonus betongrau
elea Allgemeine AuV
elea Allgemeine AuV
Artikelbei Betondruckfestigkeit**F-max. Bruchlast (Standard-
bewehrung)2-fache Sicherheit (Standard-
bewehrung)Länge mit
aufgestecktem Nagelkonus
10 N/mm2*34 kN17 kN106 mm

* erreicht nach ca. 22h bei Aussentemperatur Nacht ca. 15°, Tag ca. 20°
**   die Betondruckfestigkeit ist maßgebend

Artikelbei Betondruckfestigkeit***F-max. Bruchlast (Standard -
bewehrung)2-fache Sicherheit (Standard -
bewehrung)Länge mit aufgestecktem Nagelkonus3-fache Sicherheit (Standardbewehrung)
10 N/mm2*34 kN17 kN178 mm
15 N/mm2**52 kN26 kN178 mm

* erreicht nach ca. 22h bei Aussentemperatur Nacht ca. 15°, Tag ca. 20°
** erreicht nach ca. 44h bei Aussentemperatur Nacht ca. 15°, Tag ca. 20°
*** die Betondruckfestigkeit ist maßgebend
