Schlagdübel Dywidag

Schlagdübel Dywidag

Vorteile

  • Kann wetterunabhängig sofort belastet werden.
  • Es wird nur ein kleines Bohrloch benötigt (22 mm).
  • Schnelle und sichere Lösung zum Setzen von Ankerpunkten.

Einschlaganker mit DYWIDAG® Innengewinde DW 15 zur nachträglichen Befestigung von Ankerstäben. Sichere Montage durch verschmutzungsunempfindliches Gewinde. Nach der Demontage des Ankerstabs kein Herausragen des Dübels aus dem Bohrloch.

Anwendungsbeispiele: Vielseitig einsetzbarer Dübel im Schalungsbau. Kostengünstige und schnelle Befestigung im Ortbetonbau. Befestigung von Schalungs-stützen und temporären Absturzsicherungen. Untergrund: Beton C12/15 – C 50/60 oder druckfester Naturstein.

Bestandteile

elea Schlagdübel Dywidag
Art. Nr. 11305
elea Schlagdübel Dywidag
elea Einschlagwerkzeug
Art. Nr. 11310
elea Einschlagwerkzeug

Sicherheitsinformationen

  • Montagedaten: Stab/Schraube DW15. Mindesteinschraubtiefe 28 mm.

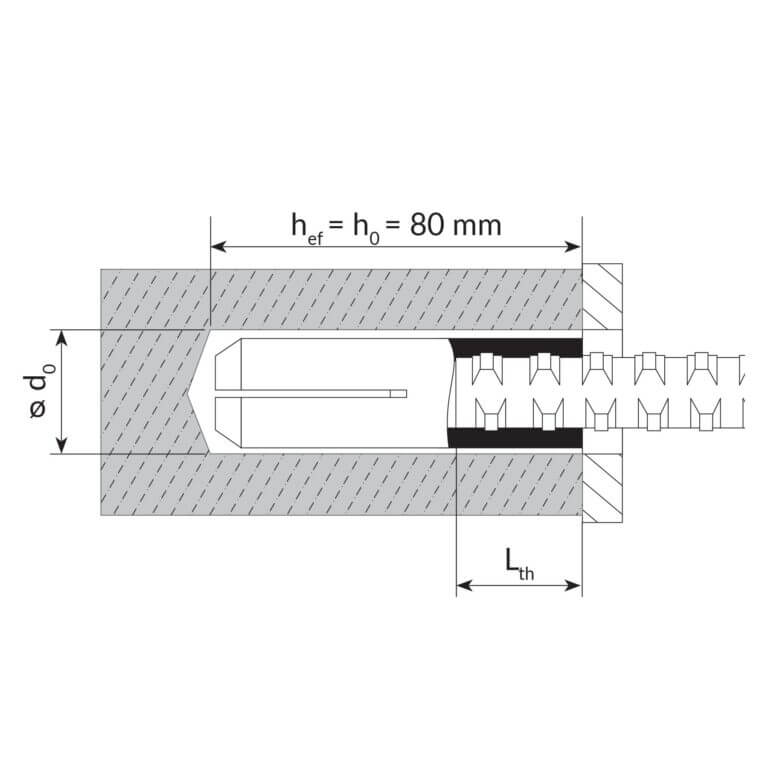

  • Nach dem Bohren wird der Schlagdübel ins Loch eingelegt. Anschließend wird mit Hilfe des Einschlagwerkzeugs der untere Teil des Schlagdübels gespreizt, wodurch sich der Schlagdübel im Beton verankert.
  • Benötigt einen Hartmetallbohrer mit SOS-Aufnahme (vierschneidig).
  • Versetzen mit Einschlagwerkzeug gehärtet.
  • Es sind ausschließlich vollgewindete elea Gerüstschrauben DW15 oder elea Gewindestäbe DW15 mit einer Mindestgewindelänge von 9 cm zu verwenden und in die gesamte Gewindelänge der elea Schlagdübel einzuschrauben.
  • Es dürfen nur dafür geprüfte Vorrichtungen in den elea Schlagdübeln befestigt werden.
  • Vor Verwendung sind die Bauteile auf etwaige Schäden zu prüfen. Es dürfen nur einwandfreie Bauteile verwendet werden.
  • Für Fragen stehen die Mitarbeiter der elea gmbh jederzeit sehr gerne zur Verfügung.
  • Für die Verwendung sowie den Auf- und Abbau sind die einschlägigen Bestimmungen der jeweils gültigen Fassung der BauV einzuhalten.
